RSP Spätný ventil s nízkym opotrebením

Pri klasických spätných ventiloch šneku sa systém skladá z hrotu, uzatváracieho krúžku a oporného krúžku. Počas plastifikácie plastová tavenina tlačí uzatvárací krúžok dopredu proti lopatkám rotujúceho hrotu. Tento kontakt spôsobuje postupné opotrebenie oboch komponentov, preto sa kontaktné plochy často spevňujú tvrdonávarom alebo karbidovými vložkami.

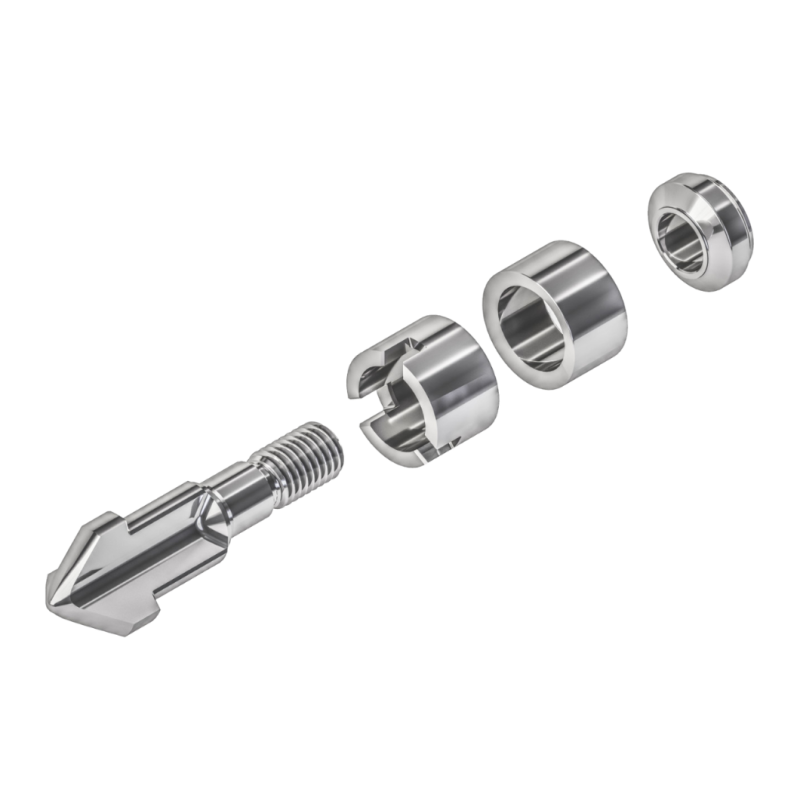

Inmex vyvinul patentovo chránené riešenie spätného ventilu, ktoré používa dvojdielny uzatvárací krúžok s vnútorným vedením. Obe polovice krúžku sú vedené po predĺžených lopatkách hrotu šneku, čo zabezpečuje presné centrovanie a stabilný pohyb.

Predná časť krúžku zapadá pomocou špeciálnych „pazúrov“ medzi lopatky hrotu a počas plastifikácie sa môže otáčať. Jej vonkajší priemer je menší ako priemer šneku, takže nedochádza k opotrebeniu komory rotujúcim krúžkom. Zadná časť krúžku má nominálny priemer šneku a počas vstrekovania vytvára spoľahlivé tesnenie s oporným krúžkom.

Počas dávkovania sa aktívne otáča len prvá časť krúžku, zatiaľ čo druhá zostáva statická. Opotrebenie sa tak presúva medzi obe polovice krúžku, pričom opotrebiteľná plocha je 3 až 4-krát väčšia než pri štandardnom riešení, čo výrazne predlžuje životnosť komponentov.

Ďalšou výhodou je presné centrovanie uzatváracích krúžkov, ktoré zaručuje spoľahlivé uzatváranie aj pri postupnom opotrebení. Vnútorné vedenie zároveň podopiera šnek na jeho konci a zabraňuje pritláčaniu lopatiek šneku o komoru, čo pozitívne vplýva aj na životnosť samotného šneku.
