Centrálny rozvod materiálu

Základný popis systému:

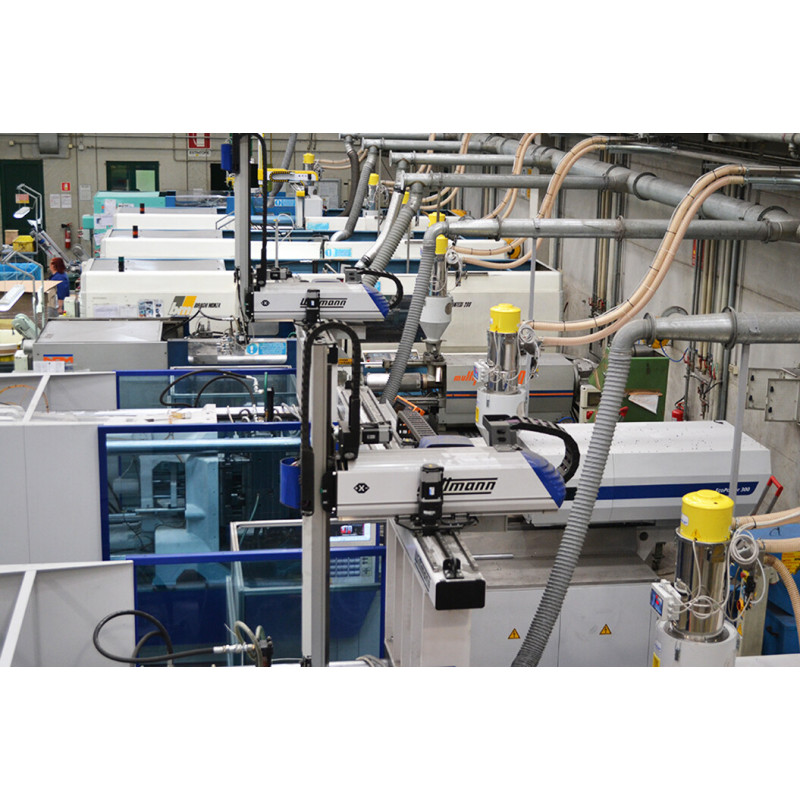

Centrálne dopravné a sušiace systémy od spoločnosti New Omap s modulárnou konštrukciou, ktoré sú vysoko flexibilné a prispôsobiteľné rôznym výrobným požiadavkám.

Systémy pracujú na princípe pneumatickej vákuovej dopravy a sú riadené sekvenčnou metódou „call – starvation“ (prioritné vyžiadanie materiálu).
Srdcom systému je hlavná mikroprocesorová riadiaca jednotka, ktorá prijíma a spracováva všetky údaje, riadi prijímače materiálu, ovláda vákuové vývevy, čistiace ventily potrubia, silové prepínacie ventily, proporcionálne ventily.

Ovládanie periférií prebieha pomocou 24 Vac napájania – riešenie jedným káblom.

Systém je navrhnutý ako spoľahlivý, jednoduchý na obsluhu a umožňuje pripojenie k PC alebo dohľadovému systému.

Moderné riadenie umožňuje pripojenie na internet (intranet alebo cloud Nebula) vrátane vzdialenej správy a servisu.

CHS300T - Centrálny dopravný systém: je pokročilý riadiaci systém pre centrálnu vákuovú dopravu materiálu.

Typická konfigurácia: 1 vákuová výveva (+ 1 záložná pumpa v stand-by) , 1 hlavný filter s automatickým čistením,
pneumatický by-pass ventil , čistiace ventily potrubia proti upchatiu.
Pre aplikácie so sušením materiálu umožňuje uzavretý okruh (closed-loop), ktorý zabraňuje opätovnému navlhnutiu materiálu.

Hlavné vlastnosti: dotykové ovládanie (touchscreen), internetové pripojenie (intranet / cloud Nebula), export dát systému,
možnosť vzdialenej správy a servisu, riadenie podľa princípu „starvation“ s prioritou „call“

CORE-8 – Centrálny systém pre 8 staníc: je kompaktný systém manipulácie materiálu pre max. 8 staníc.
Systém sa skladá z vákuového dúchadla a série zásobníkov materiálu, maximálne 8.
Typické pre inštaláciu na gravimetrické miešačky alebo pre malé dávkovacie systémy.
Systém na prepravu plastových granúl vákuovým podávaním. Vákuové dúchadlá sú tiež vybavené filtrami FT, FMT alebo FSR v závislosti od veľkosti dúchadla.
Zásobníky materiálu v rôznych objemoch, vybavené pneumatickým vákuovým prerušovačom ventilu a elektronickou riadiacou skrinkou s digitálnym displejom a klávesnicou pre lokálne nastavenie parametrov.

Vývevy: Bočný kanál, výkon 0,85-11kW, podlahový rám, filtre FT, FMT alebo FSR

Nasávač materiálu: objem 3-100 litrov, nerez AISI304, pneumatický ventil 24Vac, magnetický snímač hladiny, kovový sieťový filter, lokálne ovládanie displejom, LED alarm

Filtrácia a ochrana systému: Cyklónové filtre FC (pre prašné prevádzky), Vreckové filtre (stredné a veľké kapacity), Patrónové filtre (menšie systémy) In-line cyklónový filter (voliteľný)
