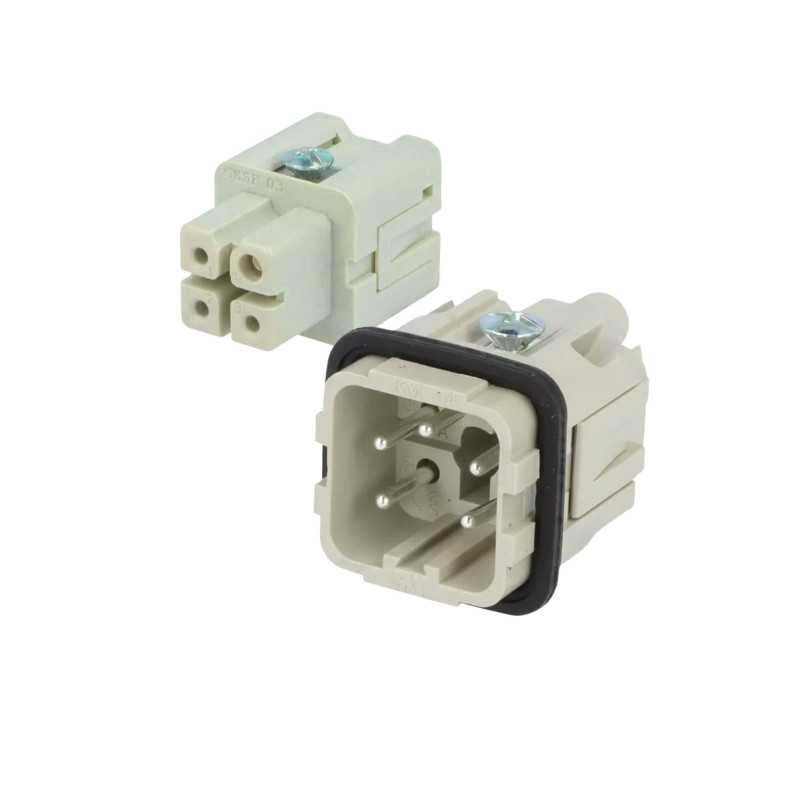

Konektorová vložka HDC 4 a 5 PIN – spoľahlivé elektrické pripojenie pre priemyselné aplikácie - štvorcovej rady (SR)
- najbežnejšia vo vstrekovacích formách
- použitie pre ohrev
- použitie tiež pri viacerých TC
SR - Konektorová vložka
Konektorová vložka HDC 4 a 5 PIN – spoľahlivé elektrické pripojenie pre priemyselné aplikácie - štvorcovej rady (SR)
- najbežnejšia vo vstrekovacích formách
- použitie pre ohrev
- použitie tiež pri viacerých TC
| Kód produktu | Usporiadanie kolíkov konektora | Druh | PIN | Akcie |
|---|---|---|---|---|
| SR-04-F-000 | 3+PE | Samica | 3+PE | |
| SR-04-M-000 | 3+PE | Samec | 3+PE | |
| SR-05-F-000 | 4+PE | Samica | 4+PE | |
| SR-05-M-000 | 4+PE | Samec | 4+PE |
Konektorová vložka HDC 4 a 5 PIN je určená na bezpečné a efektívne prepojenie elektrických obvodov v priemyselných zariadeniach. Vďaka robustnej konštrukcii a precíznemu spracovaniu poskytuje vysokú spoľahlivosť aj pri dlhodobom zaťažení.
Tento typ vložky je ideálny pre napájacie a signálne obvody v strojoch, rozvádzačoch, dopravníkových systémoch a vstrekovacích zariadeniach. Umožňuje jednoduchú montáž do konektorových krytov série HDC, čím tvorí kompaktný a odolný celok vhodný pre priemyselné prostredie.
Kompatibilita s krytmi a rámami série HDC
Odolnosť voči vibráciám a mechanickému namáhaniu
Jednoduchá montáž a údržba
Ideálne pre priemyselné prostredie s vyšším zaťažením
SR-04-M-000
Tabuľka dát
- Druh
- Samec: vidlica/ samica: zásuvka
- Usporiadanie kolíkov konektora
- 4PIN: 3+PE / 5PIN: 4+PE
- Upevnenie vložky
- 21x21
- Typ pripojenia
- skrutkové
- Pracovná teplota
- samec: -40...100°C/ samica:-40...125°C
- Elektrická montáž
- samec: skutková svorka/ samica: pružinová svorka
- Mechanická montáž
- na kábel
- Menovité napätie
- 400 V
- Materiál telesa
- Polyamid (samozhášavý, vystužený)
- Menovitý prúd
- 10 A
- Povrch kontaktu
- postriebrené
- Kompatibilita
- kryty a rámy HDC - SR
Prílohy na stiahnutie
Data list
Data list
